同軸電纜（Coaxial Cable）是一種電線及信號傳輸線，廣泛應用于模擬信號和數字信號的傳輸，特別是在有線電視傳播、長途電話傳輸、計算機系統之間的短距離連接以及局域網等領域。以下是對同軸電纜的詳細參數及介紹的列表說明：

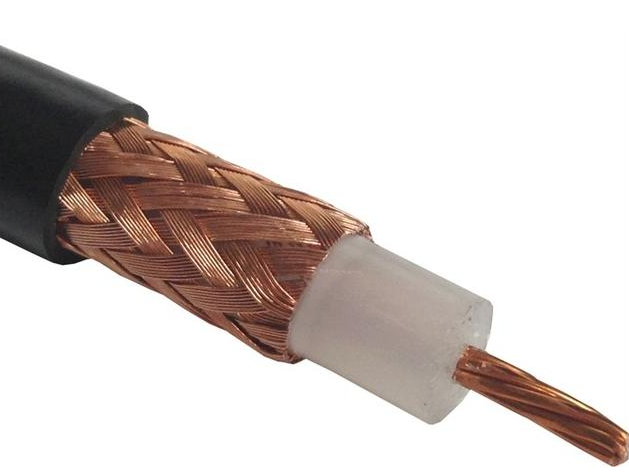

一、同軸電纜的基本結構

同軸電纜一般由四層物料構成：

1. 中心銅線：最內層是一條導電銅線，可以是單股的實心線或多股絞合線，用于傳輸信號。

2. 絕緣層：中心銅線外面包裹著一層塑膠，作為絕緣體，用于隔離中心銅線與外部導電層，防止信號干擾。

3. 網狀導電層：絕緣層外面是一層薄的網狀導電體（一般為銅或合金），用于屏蔽外部電磁干擾，并作為信號的回流路徑。

4. 外皮：最外層是絕緣物料作為外皮，保護內部結構不受外界環境影響。

二、同軸電纜的詳細參數

1. 電氣參數

• 特性阻抗：同軸電纜的特性阻抗是一個重要參數，常見的寬帶同軸電纜（如SYWV-75-5）的特性阻抗為75Ω?；鶐S電纜的特性阻抗則多為50Ω。

• 衰減：衰減是指信號在電纜中傳輸時能量的損失。同軸電纜的衰減與電纜長度、頻率等因素有關。例如，500米長的電纜段在10MHz頻率下的衰減值不超過8.5dB（相當于17dB/公里）。

• 傳播速度：同軸電纜中信號的傳播速度接近光速，但會受到電纜材料、結構等因素的影響。

• 直流回路電阻：電纜的中心導體與屏蔽層的電阻之和，在特定條件下（如20℃）測量，一般不超過一定值（如10毫歐/米）。

2. 物理參數

• 內導體直徑：不同型號的同軸電纜內導體直徑不同，如SYWV-75-5的內導體直徑為0.75mm。

• 絕緣層厚度：絕緣層的厚度影響電纜的電氣性能和物理強度，如SYWV-75-5的絕緣層厚度為4.57mm。

• 外導體直徑：外導體的直徑?jīng)Q定了電纜的屏蔽效果和整體尺寸，如SYWV-75-5的外導體直徑為7.25mm。

• 總直徑：包括所有層在內的電纜總直徑，如SYWV-75-5的總直徑為8.87mm。

• 彎曲半徑：同軸電纜具有一定的柔韌性，但彎曲時不能小于其最小彎曲半徑，以確保電纜性能不受影響。

3. 其他參數

• 頻率范圍：同軸電纜能夠傳輸?shù)男盘栴l率范圍，如SYWV-75-5的頻率范圍高達3GHz。

• 耐壓：電纜能承受的最大電壓，如SYWV-75-5的耐壓為1500V。

• 最大工作溫度：電纜在正常工作條件下允許的最高溫度，如SYWV-75-5的最大工作溫度為80°C。

三、同軸電纜的分類

同軸電纜可分為基帶同軸電纜和寬帶同軸電纜兩種基本類型：

• 基帶同軸電纜：主要用于傳輸數字信號，常用的型號有RG-8（粗纜）和RG-58（細纜）。

• 寬帶同軸電纜：主要用于傳輸模擬信號，常用型號為RG-59，是有線電視網中使用的標準傳輸線纜。

四、同軸電纜的應用

同軸電纜因其良好的屏蔽性能和傳輸性能，被廣泛應用于各種信號傳輸系統中。特別是在有線電視系統、長途電話傳輸、計算機網絡連接等領域，同軸電纜發揮著重要作用。

綜上所述，同軸電纜是一種重要的信號傳輸線，其詳細參數包括電氣參數、物理參數等多個方面。了解這些參數有助于選擇合適的同軸電纜以滿足不同的應用需求。
